Guia completo: como medir gaxetas, retentores, anéis O-ring e raspadores para solicitar cotação
Atualizado: há 9 horas
Uma cotação de vedação com a medida errada gera orçamento errado, peça que não encaixa e máquina parada por mais tempo. A boa notícia é que, com um paquímetro e um passo a passo, qualquer pessoa consegue levantar as medidas corretas.
Neste guia, você aprende como medir gaxetas, retentores, anéis O-ring e raspadores e o que enviar para receber uma cotação rápida e precisa.
O que você vai precisar
• Paquímetro
• Boa iluminação
• A vedação antiga, se houver, e/ou acesso ao alojamento (canal) onde ela trabalha
4 regras de ouro antes de medir
1. Meça o alojamento e a haste, o êmbolo ou o eixo, e não só a vedação antiga. Vedações usadas ficam desgastadas, deformadas ou inchadas, e as medidas podem sofrer pequenas variaçãoes
2. Meça mais de uma vez, em pontos diferentes e girando a peça.
3. Anote sempre a unidade: milímetros ou polegadas.
Entenda as medidas básicas
A maioria das vedações é identificada por três dimensões: d (diâmetro interno), D (diâmetro externo) e h (altura). O que cada uma representa muda conforme o tipo de vedação:
Vedação | Medidas | O que medir |
Gaxeta de haste | d × D × h | Ø da haste × Ø do fundo do canal × altura do canal |
Gaxeta de êmbolo | D × d × h | Ø da camisa (cilindro) × Ø do fundo do canal no êmbolo × altura do canal |
Retentor | d × D × h | Ø do eixo × Ø do alojamento × altura do retentor |
Anel O-ring | d × seção | Ø interno × espessura do cordão |
Raspador | d × D × h | Ø da haste × Ø do alojamento × altura do raspador |
Como medir gaxetas de haste
A gaxeta de haste veda a passagem de fluido entre a haste e o cabeçote do cilindro.

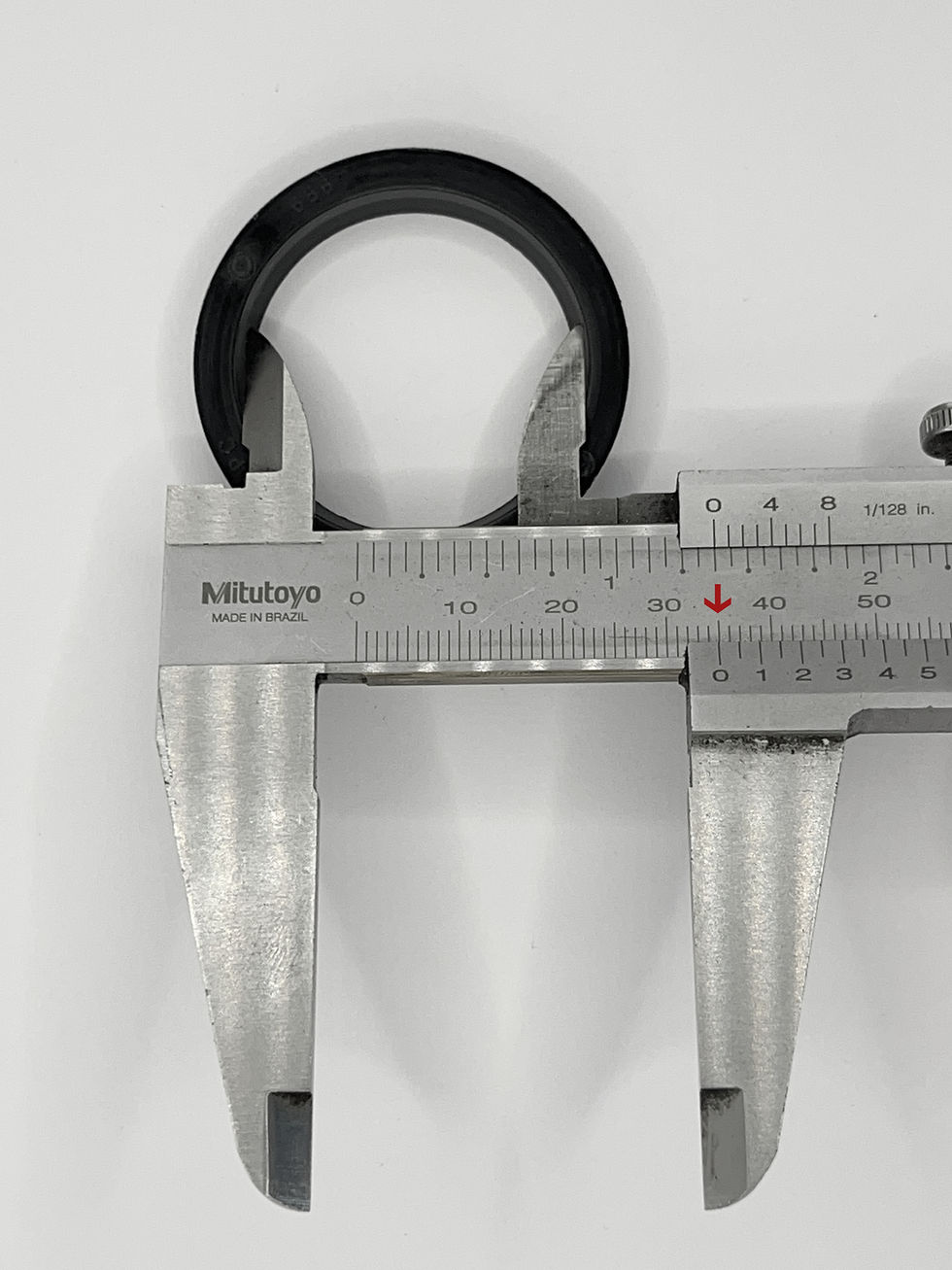

1. Meça o diâmetro interno = diâmetro da haste (d).
Para medir diretamente a vedação, segure a gaxeta sem deformá-la, evitando os lábios da vedação.
Ou use o paquímetro na região da haste onde a vedação trabalha, longe de riscos ou desgaste. Essa medida corresponde o diâmetro interno da gaxeta.
d = 35
2. Meça o diâmetro do fundo do canal = diâmetro externo (D).
Meça a parte externa da gaxeta que você tem amostra com um paquimetro comum, evitando os lábios.
Ou use as garras de medição interna (bicos) do paquímetro dentro do canal do cabeçote.
D = 45
3. Meça a altura do canal = de uma parede à outra (h).
Para saber a altura da sua amostra, meça a lateral da gaxeta.
h = 6
4. Sempre meça a gaxeta antiga sobre uma superfície plana, sem esticá-la.
Como medir gaxetas de êmbolo
A gaxeta de êmbolo veda o êmbolo veda interna do cilindro. Para medir a gaxeta antiga, utilize o passo a passo da gaxeta de haste, o procedimento é o mesmo. Para medir o alojamento, acompanhe o passa a passo a baixo:
1. Meça o diâmetro interno da camisa (D), ele correspode ao diâmetro externo da gaxeta. Com o paquímetro de medição interna, ou use a informação do cilindro, se você tiver.
2. Meça o diâmetro do fundo do canal no êmbolo (d). O que corresponde na gaxeta antiga ao diâmetro interno.
3. Meça a altura do canal (h).
4. Fotografe o perfil da gaxeta antiga de lado: o formato do corte ajuda a identificar o modelo.
Como medir retentores
O retentor veda eixos rotativos, mantendo o lubrificante dentro e a sujeira fora.
2. Meça o diâmetro do alojamento (D) onde o retentor é instalado = diâmetro externo do retentor.
D = 50

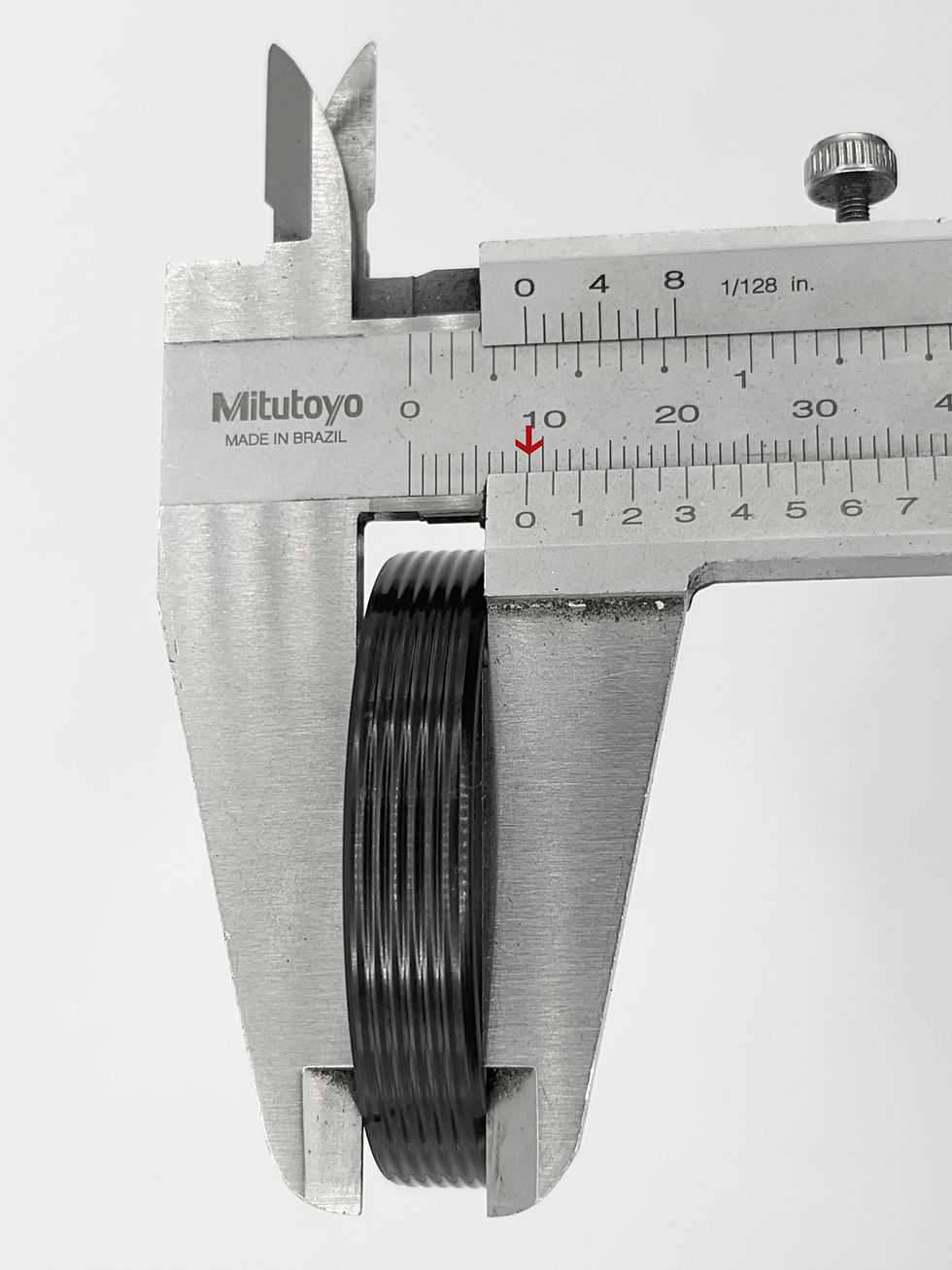

3. Meça a altura do retentor (h) com ele apoiado em superfície plana. Ou você pode medir a profundidade do alojamento.
h = 9
4. Observe e anote os detalhes do retentor: se tem mola, se tem lábio auxiliar contra poeira, se a carcaça é metálica ou de borracha e qual é o material do lábio (NBR, Viton/FKM, silicone).
Como medir anéis O-ring

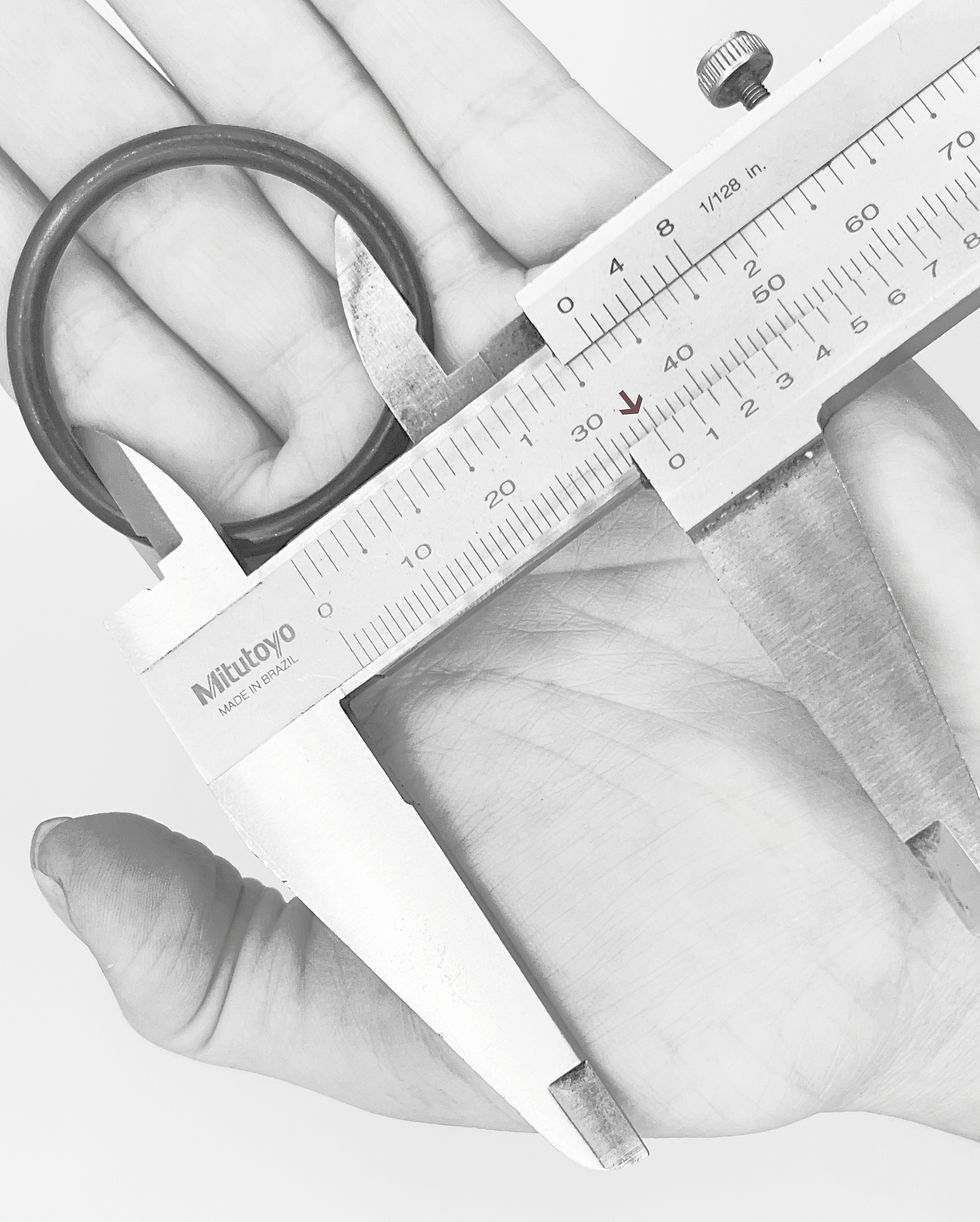

O O-ring é medido por duas dimensões: diâmetro interno (DI) × espessura da seção (cordão). Um exemplo é “34,5 × 3,53 mm”.
1. Coloque o anel sobre uma superfície plana, sem esticá-lo ou torcê-lo. Meça o diâmetro interno (d), de borda interna a borda interna.
d= 34,52
2. Meça a espessura do cordão = 3,53
3. Informe o material e a dureza, como NBR, NBR 70 Shore A, Viton (FKM), EPDM ou silicone. Se não souber, informe o fluido e a temperatura de trabalho que indicamos o material.
5. Se possível, meça também o canal (diâmetro, altura), porque um O-ring usado costuma estar inchado ou comprimido.
Como medir raspadores
O raspador fica na entrada do cabeçote e remove sujeira, poeira e umidade da haste antes que ela entre no cilindro.

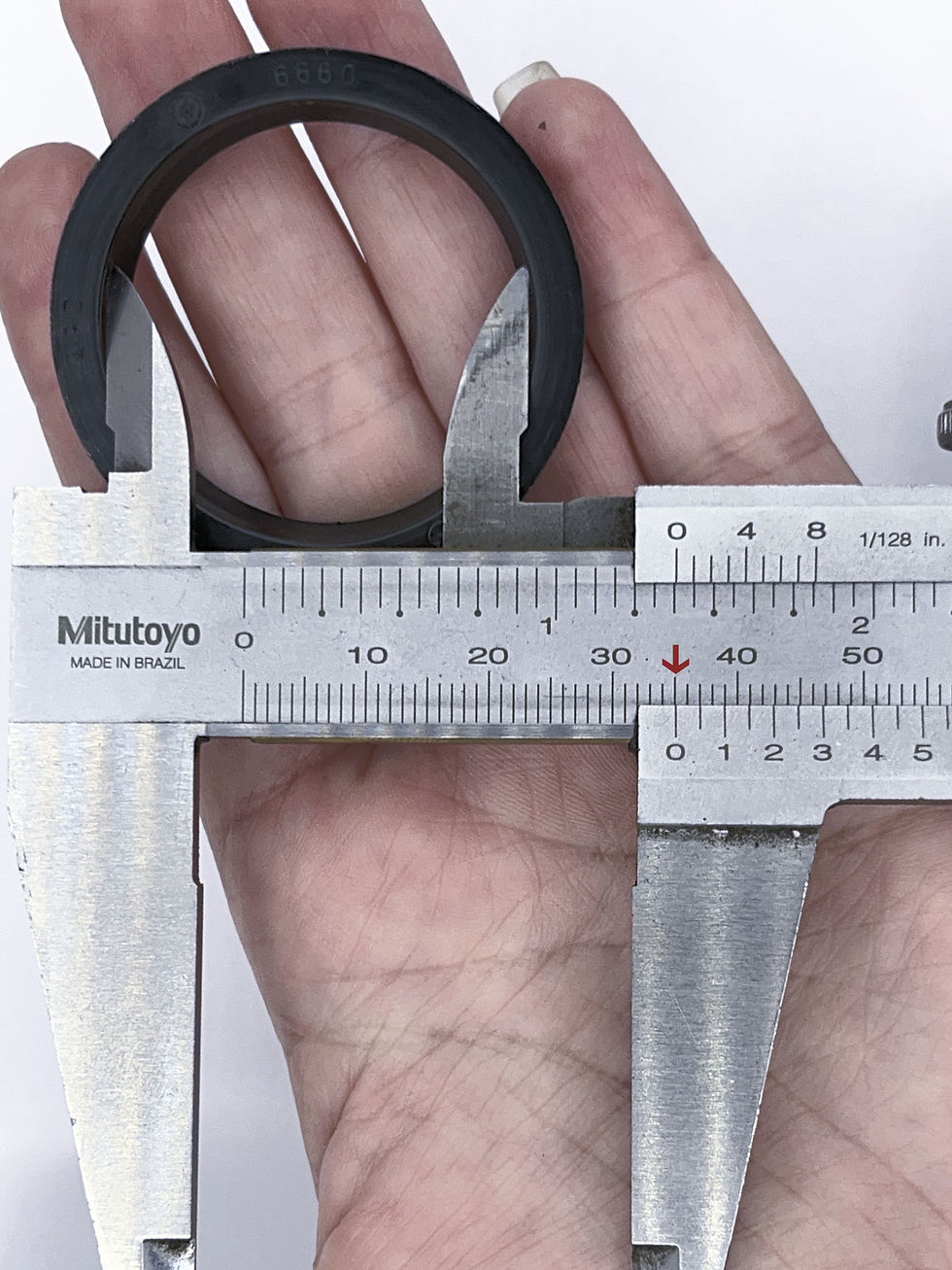

1. Meça o diâmetro da haste = diâmetro interno do raspador.
d= 35
2. Meça o diâmetro do alojamento onde o raspador é instalado, que corresponde a medida externa do raspador. D=43,5
3. Meça a espessura da base.
h= 5
4. Identifique o tipo: raspador de encaixe ou prensado, com ou sem carcaça metálica, de lábio simples ou duplo. Para facilitar, fotografe o raspador de frente e de lado.
Erros comuns na hora de medir
• Confundir diâmetro interno com externo, ou gaxeta de haste com gaxeta de êmbolo
• Esticar o O-ring ao medir
O que enviar para solicitar a cotação
Além das medidas, quanto mais informações você enviar, mais rápida e certeira é a cotação:
• Tipo de vedação (gaxeta de haste, de êmbolo, retentor, O-ring, raspador, kit de reparo)
• Medidas (d, D e h) e unidade
• Fotos da peça, do perfil e do local de montagem
• Fluido de trabalho (óleo hidráulico, ar comprimido, água, produto alimentício)
• Pressão, temperatura
• Material atual, se souber (NBR, Viton, EPDM, silicone, poliuretano)
• Aplicação e quantidade desejada
Perguntas frequentes
Qual instrumento uso para medir vedações?
O paquímetro, digital ou manual. Réguas e trenas não têm a precisão necessária para vedações.
Posso medir a vedação usada?
Pode, mas ela costuma estar desgastada ou deformada. Sempre que possível, meça também a haste, o êmbolo, o eixo e o canal de alojamento.
Como medir um O-ring?
Meça o diâmetro interno e a espessura do cordão, com o anel sobre uma superfície plana e sem esticá-lo. Informe também o material.
Qual a diferença entre gaxeta de haste e gaxeta de êmbolo?
A de haste veda a passagem da haste pelo cabeçote. A de êmbolo veda o êmbolo contra a camisa do cilindro. As gaxetas que são específicas para haste, costumam ser mais resistentes.
Não consegui medir. O que faço?
Traga a sua amostra até a nossa loja, aqui conseguiremos medir e identificar a vedação que você precisa.
Precisa de ajuda para medir ou cotar?
Envie as medidas e as fotos para a equipe da Plasved e receba uma cotação com suporte técnico para a especificação correta.
